Motores paso a paso para CNC: Funcionamiento y aplicaciones

Los motores paso a paso son componentes esenciales en los sistemas CNC (Control Numérico Computarizado). Estos motores, también conocidos como motores PAP, permiten el movimiento preciso y controlado de los ejes de una máquina CNC. En este artículo, exploraremos en detalle qué son los motores paso a paso, cómo funcionan y cuáles son sus aplicaciones en el campo de la automatización industrial.

¿Qué significa que un motor PAP es de 8º?

Antes de adentrarnos en los detalles técnicos de los motores paso a paso, es importante entender qué significa que un motor sea de 8º. La medida de 8º se refiere al ángulo que el eje del motor debe girar para completar un paso. En otras palabras, un motor de 8º dará 200 pasos por vuelta completa, ya que 360º dividido por 8º es igual a 200.

Si combinamos un motor de 8º con un controlador de micropasos, podemos lograr una resolución aún mayor. Por ejemplo, si utilizamos 10 micropasos por paso, tendremos un total de 2000 pasos para completar una revolución completa. Esto nos brinda un control más preciso sobre el movimiento de los ejes y nos permite realizar operaciones más detalladas en una máquina CNC.

Funcionamiento de los motores paso a paso

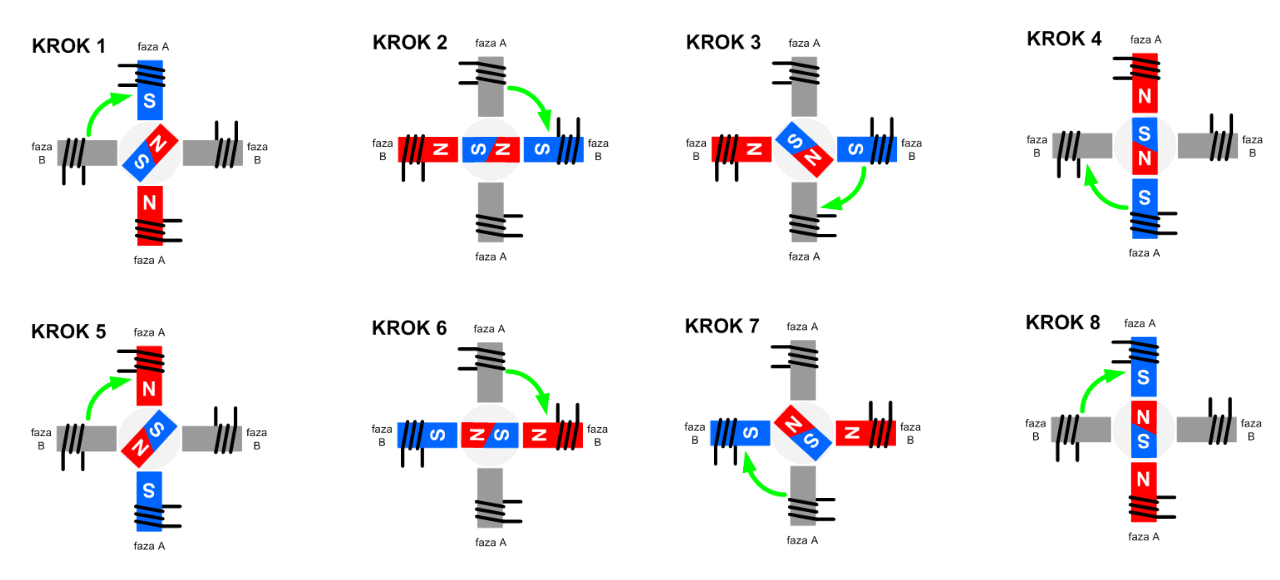

Los motores paso a paso funcionan mediante la activación secuencial de sus bobinas. Cada bobina representa un paso y, al energizarlas en el orden correcto, se produce el movimiento del motor. Existen diferentes tipos de motores paso a paso, pero los más comunes son los de imán permanente y los de reluctancia variable.

En los motores de imán permanente, el rotor está compuesto por imanes permanentes, mientras que el estator contiene las bobinas. Al aplicar una corriente a las bobinas en el orden correcto, se generan campos magnéticos que atraen o repelen al rotor, produciendo el movimiento del motor.

Por otro lado, los motores de reluctancia variable utilizan un rotor sin imanes permanentes. En su lugar, el rotor tiene dientes de hierro dulce. Al energizar las bobinas en el orden correcto, se produce un cambio en el flujo magnético entre el rotor y el estator, lo que genera la fuerza necesaria para el movimiento.

Aplicaciones de los motores paso a paso en CNC

Los motores paso a paso son ampliamente utilizados en sistemas CNC debido a su capacidad para proporcionar un control de posición preciso y repetible. Estas son algunas de las aplicaciones más comunes de los motores paso a paso en el campo de la automatización industrial:

• Máquinas de enrutamiento CNC: Los motores paso a paso permiten el movimiento controlado de los ejes X, Y y Z en máquinas de enrutamiento CNC, lo que permite el tallado y corte preciso de materiales como madera, plástico y metal.
• Impresoras 3D: En las impresoras 3D, los motores paso a paso son responsables de mover el cabezal de impresión y la plataforma de construcción, asegurando una impresión precisa capa por capa.
• Máquinas de corte láser: Los motores paso a paso se utilizan para controlar los movimientos del cabezal de corte láser en máquinas de corte láser, lo que permite realizar cortes precisos y detallados en diversos materiales.
• Máquinas de grabado: En máquinas de grabado, los motores paso a paso permiten el movimiento controlado del cabezal de grabado, lo que permite realizar grabados precisos en una variedad de materiales.

Consultas habituales sobre motores paso a paso para CNC

¿Cuál es la diferencia entre un motor paso a paso unipolar y bipolar?

La principal diferencia entre un motor paso a paso unipolar y bipolar radica en la forma en que se conectan las bobinas. En un motor unipolar, cada bobina tiene un punto central que se puede conectar a un voltaje positivo, mientras que en un motor bipolar, las bobinas se conectan en serie o en paralelo.

En términos de rendimiento, los motores bipolares suelen ser más potentes y eficientes que los motores unipolares. Sin embargo, los motores unipolares son más fáciles de controlar y requieren menos componentes electrónicos.

¿Cuál es la importancia de los controladores de motores paso a paso?

Los controladores de motores paso a paso son dispositivos electrónicos que se encargan de proporcionar la corriente y secuencia adecuadas para controlar el movimiento de los motores paso a paso. Estos controladores son esenciales en los sistemas CNC, ya que permiten un control preciso y eficiente de los motores.

Además de proporcionar la corriente necesaria, los controladores también pueden ofrecer funciones avanzadas como el control de velocidad, el ajuste de microstepping y la protección contra sobrecorriente. Estas características adicionales mejoran el rendimiento y la fiabilidad de los motores paso a paso en aplicaciones CNC.

¿Cómo se selecciona el motor paso a paso adecuado para una aplicación CNC?

La selección del motor paso a paso adecuado para una aplicación CNC depende de varios factores, incluyendo la carga que se va a mover, la velocidad requerida, el tipo de movimiento y el tipo de controlador utilizado. Tener en cuenta estas consideraciones y consultar las especificaciones técnicas de los motores antes de realizar una elección.

Algunos de los parámetros clave a considerar al seleccionar un motor paso a paso incluyen el torque máximo, la corriente nominal, la inductancia y la resistencia de las bobinas. Estos valores determinarán la capacidad del motor para mover una carga específica y su rendimiento en términos de velocidad y precisión.

Los motores paso a paso son componentes esenciales en los sistemas CNC, que permiten un control preciso y repetible del movimiento de los ejes. Su capacidad para proporcionar una alta resolución y su amplia gama de aplicaciones hacen de ellos una opción popular en la automatización industrial. Al comprender cómo funcionan estos motores y cómo seleccionarlos adecuadamente, puedes aprovechar al máximo su potencial en tus proyectos CNC.
